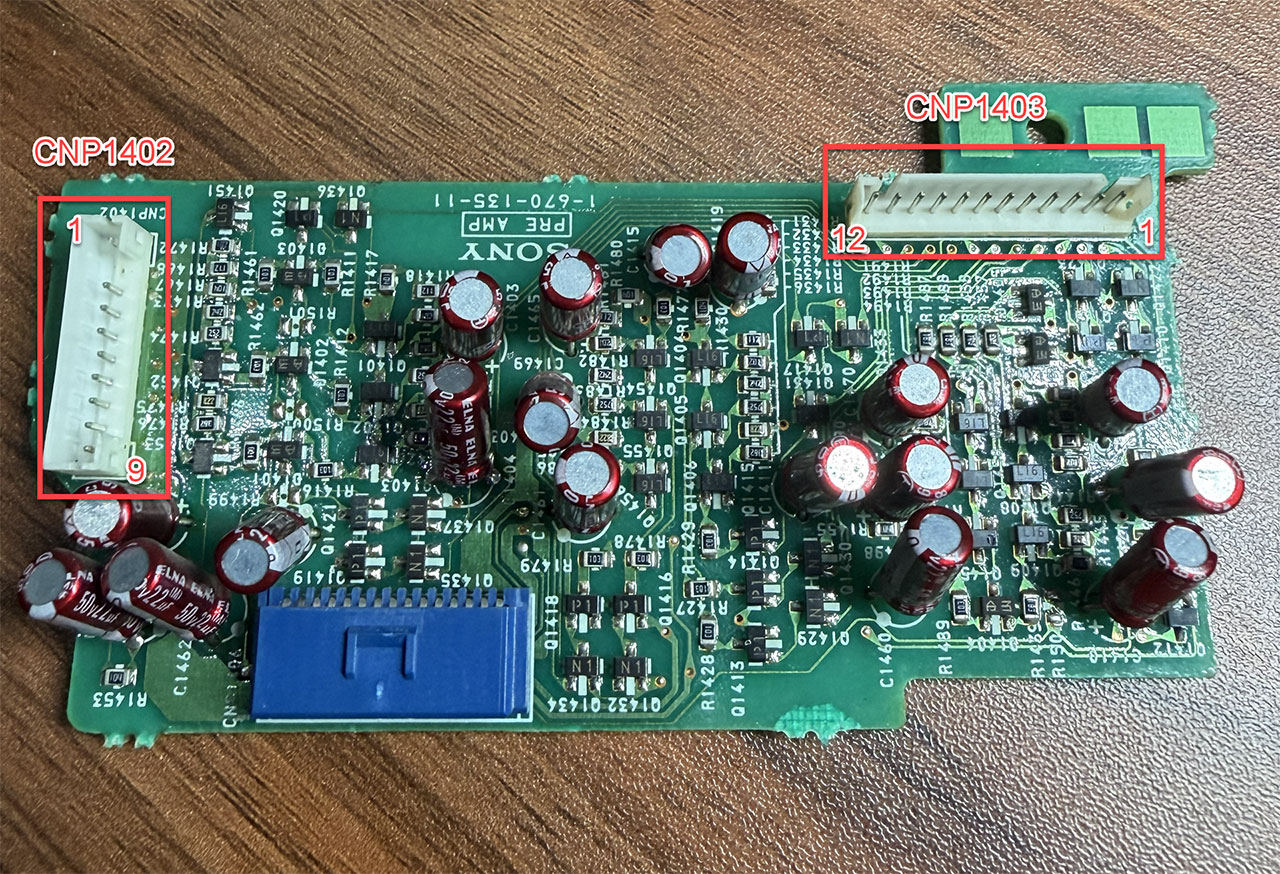

Chân PRE-AMP
CNP1402 đầu ra audio analog trực tiếp cho tầng công suất
| Chân | Ký hiệu | Mô tả |
|---|---|---|
| 1 | L | Kênh âm thanh trái (Left), dùng chung cho Audio A/B |
| 2 | GND | Mass (Ground) |
| 3 | R | Kênh âm thanh phải (Right), dùng chung cho Audio A/B |
| 4 | C | Kênh trung tâm (Center) |
| 5 | GND | Mass (Ground) |
| 6 | SW | Kênh siêu trầm (Subwoofer), tín hiệu mức PRE-OUT qua tiền khuếch đại ra cổng PRE-OUT phía sau, không có công suất |
| 7 | SL | Kênh loa sau trái (Surround Left) |
| 8 | GND | Mass (Ground) |
| 9 | SR | Kênh loa sau phải (Surround Right) |
CNP1403 đầu vào từ bộ điều khiển trung tâm điều chỉnh độ lợi
Tương ứng kênh R-L (Channel A-B)
| Thứ tự | Ký hiệu | Mô tả |
|---|---|---|
| 1 | Front4 | |
| 2 | Front8 | |
| 3 | Front16 |
Tương ứng Center (C)
| Thứ tự | Ký hiệu | Mô tả |
|---|---|---|
| 4 | C4 | |
| 5 | C8 | |
| 6 | C16 |
Tương ứng Subwoofer (SW)
| Thứ tự | Ký hiệu | Mô tả |
|---|---|---|
| 7 | SW4 | |
| 8 | SW8 | |
| 9 | SW16 |
Tương ứng Rear (SR, SL)
| Thứ tự | Ký hiệu | Mô tả |
|---|---|---|
| 10 | REAR4 | |
| 11 | REAR8 | |
| 12 | REAR16 |
Tôi viết đến đây xong thì sửa được mất rồi, quý anh chị tra thêm tài liệu này để sửa sony_str-da30es_da50es_v55es_ver1.1
